Model 534 微型3轴磁通门磁力计

◎ 产品概述

作为一种磁罗盘，Model 534提供的方向精度优于0.1°。若将Model 534结合一个3轴精密加速度计，可达到0.1°的横滚、俯仰和航偏角精度。

在磁异常探测情况下，Model 534的低噪声电平能够检测出很微小的磁性特征，这样就使得Model 534能测量远距离空间的磁异常，并用一组Model 534记录磁场和磁场梯度。其测量范围正比于这些量的商。

◎ 系统校准和连接

发货之前，我们会在一套特殊金属屏蔽装置（用于确定零点偏移）和精密亥姆霍兹线圈（用于测量尺度和轴校准因子）中校准534系统。如有需要，也可为每个单元配备一个校准片以保证这些系统参数的外部校正。另外，在-55℃～+125℃范围内的任何温度漂移下都能实现偏移和比例因子变化情况下的校准。

该系统提供3个模拟输出电压，并且与3个正交方向的磁场成正比。满量程输出电压为±4.0V，此电压代表了±1.00 Gauss的磁场。输出的比例因子可调节到±0.1％的精度。

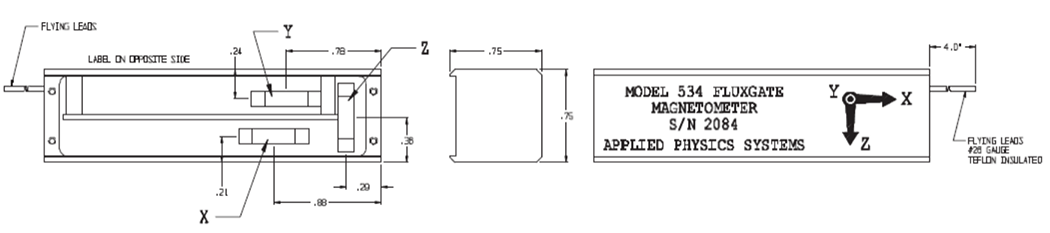

罗盘校准时，X轴平行对齐于封装的长边。Z轴也是对齐的，因而它能通过系统底部一个0.067″的孔的中心。系统Y轴正交于X和Z方向。该系统的坐标系符合右手准则。

轴的输出极性定义为：若沿某个轴向的输出电压增加，则沿该箭头方向的磁场增强。一般情况下，Model 534系统的磁轴是正交的，并且能和以封装对准面及其定位孔确定的右手坐标系在±0.2°的偏差范围内对齐。

◎ 特性

♦ 完备的3轴系统，体积小巧，结构坚固

♦ 工作电源：DC±5V@±30mA

♦ 低噪声电平：<3×10-6G  RMS/Hz1/2，低温度系数

♦ 测量精度高达1Gauss

◎ 应用

♦ 磁通门罗盘系统

♦ 磁保险丝

♦ 测量磁特性和电线产生的磁场特性.

◎ 性能指标

注：Model 534的输入连接包括六根标称长度为6″的＃26号TEFL上绝缘电线，并且连接到7根飞线来提供电源。另外，只有在系统外部提供一个TTL振荡器时才使用振荡器（OSC）输入。
