◎ 产品概述
Model 1540是一款采用24位A/D转换器的3轴高速磁通门磁力计，它传输的磁场数据以Gauss(G)为单位。借助24位A/D转换器，1540系统能够使用一个单波段测量±0.65G范围的磁场幅度，甚至很低的系统噪声电平(5μG 峰－峰值)。

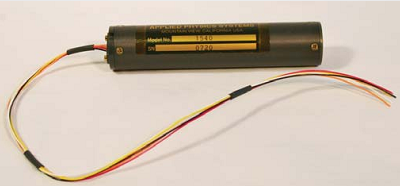

Model 1540封装设计可选圆柱形外观(直径1″，长度4.725″)，或是矩形外观(1540S)。
系统工作电源由+4.95V~+12V的单一输入电压提供，且输入电流为40mA。
Model 1540通过使用TTL逻辑电平和RS232电平的双向串行口进行通信，该系统也可选择配置RS422协议进行通信。
Model 1540软件系统包含自动发送数据模式，一旦该模式启动，系统接上电源后，数据将被不断地输送到串口。
◎ 特性
♦ 完备的3轴系统
♦ 低噪声电平<5µG
♦ 测量范围±0.65G
♦ 体积小巧，结构坚固
♦ 圆柱形或矩形外观设计
♦ 单电源输入：+4.95~+12V
◎ 应用
♦ 磁通门罗盘系统
♦ 磁保险丝
♦ 测量磁特性
♦ 测量电线产生的磁场特性
◎ Model 1540数字3轴磁通门磁力计的性能指标
物理指标 |
圆柱尺寸(长度×直径) | 4.725″(120mm)×1″(25.4mm) |
矩形尺寸(1540S) | 4.75″(120.65mm)×1.15″(29.2mm) ×0.95″(24.1mm) |
输入/输出连接 | 长度>6″的＃28号引线(绝缘TEFL)或9针非磁性MDM连接器 |
电气指标 |
电源输入 | DC：+4.95V～+9V@55mA |
自动发送模式的数据速率 | ASCII码模式：10次/秒 二进制数模式：20次/秒 |
A/D转换通信 | 24位σ-δ调制TTL和RS232(可选RS422) |
波特率 | 300,1200,4800,9600,19200,38400,72800 |
环境指标 |
噪声电平 | ±0.5nT(±5μGauss) 峰-峰值 |
动态范围 | ±0.65μT(±0.65Gauss) |
分辨率 | 0.0001mG |
精度 | ±0.5%FS |
工作温度 | -25℃~70℃ |
稳定范围 | ±0.05%FS/℃ |
初始偏差 | <0.005mG |
温度漂移 | <0.01mG/℃ |
轴正交度 | 优于±0.2° |
封装轴对准度 | 优于±0.2° |
线性度 | ±0.05%FS |
模拟量程 | 3V/G |
