Model 760 高精度定向探管

◎ 产品概述

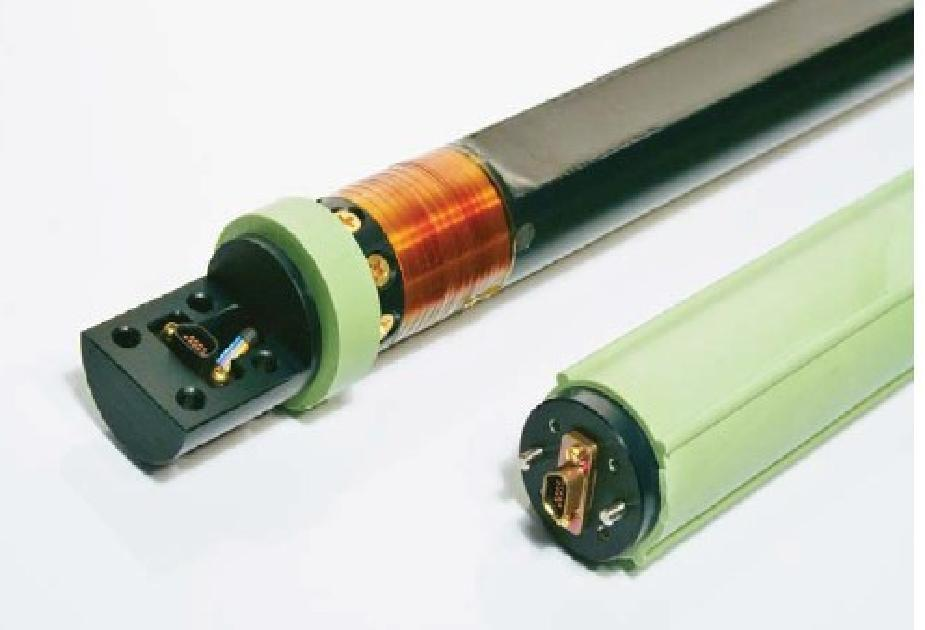

Model760是基于APS旗舰产品750型平台打造，拥有更坚固封装的产品，并且融入了多项突出的新功能。760还使用了更牢固的骨架和更稳定的加速度计。新功能包括精准的随钻（旋转时）井眼轨迹测量，以及精准的转速检测（最高300转/分钟）。新设计内置实时时钟，可实现振动、流量和旋转的实时检测，这些数据会被记录在设备日志中，随时间呈现。

Model760高精度定向探管包括三轴磁通门磁力计和三轴加速度计，二者均经过校准，这两种传感器系统相结合，能够确定探管的工具面、倾角和方位角。

Model760可传输仪器温度以及磁力计和加速度计的输出数据，也能提供定向角度数据。磁力计输出的最大传输速率为每秒3次，定向角度的加速度计输出最大传输速率为每秒2次。

Model760通过串行双向TTL接口进行通信。串行输入和输出线采用TTL电平，通常设置为9600波特率、1个停止位、无校验位运行。用户可使用定向探管配置工具，更改波特率及其他用户可定义的设置。

Model760有两种通信协议可供选择：ASCII和二进制。

- ASCII协议下，Model760返回的数据以ASCII数据流形式传输，包含回车和换行符，便于在视频终端（需自行进行TTL转RS－232转换）显示。

- 二进制协议用于高速传感器与主机交互，此时需发送两个字节请求数据包，Model760会回复包含所需数据、包头和校验和的多字节数据包。

Model760可配置为查询时发送数据，或“自动发送”模式，通电后持续以ASCII或二进制协议发送数据。

◎ 应用范围

♦ 旋转导向系统、随钻测量（MWD）系统

♦ 井下测井、定向钻井

◎ Model 760高精度定向探管的技术指标：
