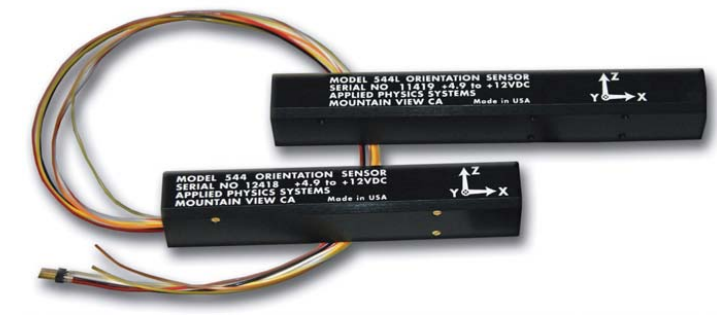

Model 544/544LH 微型定向探管

◎ 产品概述

Model 544主要由一个3轴磁通门磁力计和一个3轴加速度计组成。该传感器系统把磁力计和加速度计测量内容表示成16位数字数据输出。

Model 544能输出横滚、俯仰和方位角信息。这些信息是通过加速度计和磁力计传感器数据传输之前计算出来的。

Model 544利用一个双向串行链路（可以是TTL兼容的或RS232兼容的）进行通信。波特率是用户可编程的，最高可达9600波特。该设备通信时使用ASCII码字符作为输入和输出数据。当然，用户也可以使用高速二进制通信协议。

检测Model 544的比例因子、零偏因子和校准角度时，一般把Model 544放入一个能够提供高精度旋转和磁场的固定装置。对于标准Model 544传感器，其比例因子和偏移校准因子的测量在0℃～70℃范围内测量。而Model 544LH在0℃～125℃范围内校准同样的参数。

在数据输出之前，系统的积分微处理器在同样的温度范围内修正对齐、比例和偏移因子。Model 544的校准数据存储在EEROM中，以便用户访问。

系统最大数据吞吐率约为当全部传送6个输出数据时每秒能读出3个数据。温度补偿型的Model 544横滚、俯仰和方位传感器，其横滚和俯仰精度为±0.4°，方位精度为±1.2°。

◎ 产品特性

♦ 高精度：精确计算并输出横滚、俯仰和方位角数据

♦ 数字串口输入、输出

♦ 工作温度：Model 544高达70℃，Model 544LH高达125℃

♦ 体积小巧，使用方便：适合置于内径1″的封装管中

◎ 产品应用

♦ 钻孔测井、定向钻井

♦ 定向探测浮标、声纳系统  磁传感器

◎ Model 544/544LH 微型定向探管的性能指标
